Technologia zgrzewania oporowego w zakładzie produkcyjnym — kryteria wyboru między metodą punktową a garbową

W seryjnej obróbce metali dopasowanie technologii łączenia do geometrii detali decyduje o opłacalności całego procesu. Przedsiębiorstwa produkujące zbiorniki, obudowy czy specjalistyczne okablowanie stają przed koniecznością wyboru metody zapewniającej wysoką powtarzalność. Zgrzewanie oporowe pozwala na szybkie łączenie elementów metalowych bez użycia dodatkowego spoiwa. Wymaga jednak precyzyjnego zdefiniowania wolumenu produkcyjnego oraz liczby punktów na jednym detalu. Niewłaściwa decyzja technologiczna na etapie projektowania linii prowadzi do wydłużenia czasu cyklu maszynowego lub drastycznego wzrostu kosztów obróbki wstępnej komponentów. Kluczowym zadaniem inżynierów staje się analiza właściwości obu wiodących metod oporowych.

Mechanizm działania i zastosowanie metody punktowej

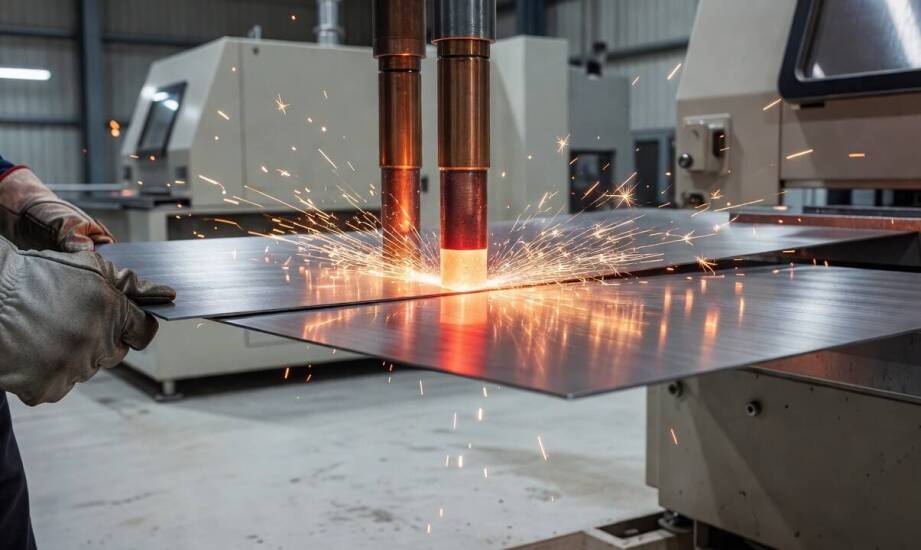

Podstawowy wariant łączenia oporowego wykorzystuje docisk dwóch blach między elektrodami miedzianymi. Przepływ prądu o wysokim natężeniu powoduje silne nagrzewanie w miejscu styku łączonych elementów, gdzie występuje największy opór elektryczny. Ciepło topi materiał punktowo, a pojawienie się ciekłego jądra zgrzeiny trwale łączy arkusze po wyłączeniu impulsu prądowego i utrzymaniu docisku fizycznego. Metoda ta sprawdza się najlepiej przy montażu cienkich blach, kształtowników oraz siatek z drutu.

Wdrożenie tej technologii przynosi wymierne efekty przy detalach wymagających zastosowania zaledwie kilku połączeń. Proces zachodzi w pełni sekwencyjnie. Jeśli operator lub robot musi wykonać kilkadziesiąt zgrzein na jednym dużym elemencie, czas trwania całego cyklu ulega znacznemu wydłużeniu. Każdy pojedynczy styk wymaga osobnego najazdu głowicy, dociśnięcia elektrod i podania impulsu. Przemysłowe zgrzewarki oporowe w wersji punktowej osiągają swoje techniczne maksimum opłacalności, gdy szybkość pracy głowicy przewyższa alternatywne metody spawania. Przy skomplikowanej geometrii z dużą liczbą miejsc łączenia, tradycyjna praca punktowa staje się wąskim gardłem linii produkcyjnej.

Zgrzewanie garbowe jako alternatywa dla złożonych detali

Wyeliminowanie problemu długiego cyklu sekwencyjnego wymaga zastosowania technologii garbowej. Rozwiązanie to opiera się na mechanicznym wytłoczeniu specjalnych wypustek na jednej z łączonych części blaszanych przed właściwym zgrzewaniem. Uformowane garby naturalnie koncentrują przepływający prąd elektryczny oraz siłę nacisku maszyny dokładnie w określonych miejscach. Maszyna dociskowa tworzy w ten sposób kilkanaście trwałych połączeń w jednym cyklu pracy. Głowica zgrzewalnicza opada tylko raz, a płaskie matryce miedziane przekazują energię równocześnie do wszystkich przygotowanych wypustek.

Zastosowanie tej metody radykalnie skraca czas przebywania detalu na stanowisku łączenia. Skuteczne wdrożenie tej technologii wymaga precyzyjnego przygotowania wsadu materiałowego. Wytłoczenie garbów przenosi część kosztów produkcyjnych na etap obróbki wstępnej. Zakład musi zainwestować w dodatkowe prasy, wykrojniki oraz zintegrowane systemy podawania części. To rozwiązanie techniczne narzuca również wykorzystanie sztywnych i bardzo precyzyjnych maszyn, ponieważ nierównomierny docisk płaskiej matrycy skutkuje przepaleniem jednych garbów i niedogrzaniem innych.

Zestawienie obu technologii na przykładzie produkcji złożonych elementów przestrzennych ukazuje zupełnie inne struktury kosztowe. Montaż metalowych zbiorników przy pomocy metody punktowej opiera się na standardowych, uniwersalnych elektrodach i prostszym pozycjonowaniu. Wdrożenie wariantu garbowego dla tego samego zbiornika zmusza do budowy specjalistycznego oprzyrządowania stanowiska. Niezbędne stają się precyzyjne matryce chłodzone wodą oraz systemy mocujące dopasowane wyłącznie do jednego kształtu detalu. Koszty początkowe są znacznie wyższe, ale wydajność samej fazy zgrzewania rośnie wielokrotnie.

Wrocławska spółka Heller Polska dostarcza maszyny punktowe i garbowe dla zakładów produkcyjnych od ponad dwudziestu pięciu lat. Praktyka inżynieryjna firmy, będącej generalnym przedstawicielem włoskich marek TRE.CI oraz Safco Systems, potwierdza konieczność dokładnego przeliczania rentowności oprzyrządowania. Wybór między standardową głowicą punktową a rozbudowaną stacją garbową zawsze opiera się na wielkości planowanej serii produkcyjnej.

Znaczenie analizy detalu dla stabilności procesu

Kluczem do utrzymania stabilnego procesu produkcyjnego jest wnikliwa ocena ostatecznego kształtu produktu. Geometria wyrobu bezpośrednio narzuca fizyczne możliwości dostępu elektrod do strefy łączenia. Dopasowanie wariantu urządzenia do specyfiki detalu zapobiega powstawaniu wąskich gardeł. Przedsiębiorstwa inwestujące w park maszynowy muszą dokładnie ważyć proporcje między elastycznością uniwersalnych głowic punktowych a rygorystyczną wydajnością stacji garbowych. Tylko poprawne obliczenie całkowitych kosztów obróbki, uwzględniające etap przygotowania blach, pozwala na wypracowanie optymalnego standardu wytwarzania części metalowych.
